آبکاری کروم سخت یکی از فرآیندهای پیشرفته مهندسی سطح محسوب می‌شود که طی دهه‌های اخیر جایگاه ویژه‌ای در صنایع مختلف پیدا کرده است. این فلز با وزن اتمی 52 و نقطه ذوب 1850 درجه سانتیگراد، خواص منحصر به فردی دارد که آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی تبدیل می‌کند. رنگ سفید مایل به خاکستری مات کروم، پس از عملیات پرداخت‌کاری به سطحی کاملاً شفاف و آینه‌ای تبدیل می‌شود که علاوه بر زیبایی ظاهری، مقاومت استثنایی در برابر عوامل محیطی ایجاد می‌کند.
خاصیت پارامغناطیسی کروم، این امکان را فراهم می‌آورد که در کاربردهای حساس الکترومغناطیسی نیز بدون ایجاد تداخل استفاده شود. انرژی سطحی پایین این پوشش موجب می‌شود که آلودگی‌ها و ذرات خارجی به سختی روی سطح قطعه بچسبند و این ویژگی در صنایعی مانند قالب‌سازی پلاستیک و صنایع غذایی اهمیت بسزایی دارد.
مکانیزم الکتروشیمیایی فرآیند آبکاری کروم سخت
فرآیند آبکاری کروم سخت بر اساس الکترولیز محلول‌های اسید کرومیک انجام می‌شود. در این فرآیند، یون‌های کروم شش ظرفیتی (Cr⁶⁺) در کاتد احیا شده و به صورت کروم فلزی روی سطح قطعه رسوب می‌کنند. واکنش‌های پیچیده‌ای که در این فرآیند رخ می‌دهد، نیازمند کنترل دقیق پارامترهای مختلف است.
نسبت غلظت اسید سولفوریک به اسید کرومیک که معمولاً 1:100 در نظر گرفته می‌شود، نقش کاتالیزوری حیاتی در این فرآیند دارد. غلظت استاندارد اسید کرومیک 200 تا 250 گرم بر لیتر و اسید سولفوریک 2 تا 2.5 گرم بر لیتر (معادل 15 سی‌سی بر لیتر با دانسیته مشخص) تنظیم می‌شود. انحراف از این نسبت‌ها منجر به کاهش راندمان، ایجاد عیوب سطحی و کاهش چسبندگی پوشش خواهد شد.
پارامترهای کلیدی در کنترل کیفیت پوشش
دانسیته جریان یکی از مهم‌ترین پارامترهای کنترلی در آبکاری کروم سخت است. محدوده بهینه 27 تا 30 آمپر بر دسی‌متر مربع در دمای 50 تا 52 درجه سانتیگراد، منجر به تولید پوششی با سختی 900 تا 1000 ویکرز می‌شود. این سختی معادل 70 راکول سی یا 800 برینل است که در مقایسه با فولادهای ابزار سخت‌کاری شده، عملکرد بهتری نشان می‌دهد.
دمای حمام آبکاری تأثیر مستقیم بر ساختار کریستالی پوشش دارد. در دماهای پایین‌تر از 45 درجه، پوشش تمایل به تشکیل ترک‌های ریز دارد که گرچه در برخی کاربردها مطلوب است، اما استحکام مکانیکی پوشش را کاهش می‌دهد. در مقابل، دماهای بالاتر از 60 درجه منجر به کاهش سختی و افزایش تنش‌های داخلی می‌شود.
| پارامتر فرآیند | محدوده بهینه | تأثیر بر کیفیت پوشش | عواقب انحراف از محدوده |
| دانسیته جریان | 27-30 A/dm² | سختی و یکنواختی ضخامت | کاهش سختی، سوختگی لبه‌ها |
| دمای حمام | 50-52 °C | ساختار کریستالی | ترک‌خوردگی، کاهش چسبندگی |
| نسبت Cr/SO₄ | 100:01:00 | راندمان رسوب‌دهی | پوشش مات، عدم یکنواختی |
| pH محلول | 0.2-0.5 | پایداری یون‌ها | رسوب هیدروکسیدها |
| سرعت همزدن | 50-100 rpm | توزیع یون‌ها | رسوب غیریکنواخت |
| فاصله آند-کاتد | 10-15 cm | توزیع جریان | اثر لبه، عدم پوشش‌دهی |
| خلوص آب | <5 ppm TDS | کیفیت پوشش | لکه‌دار شدن، کدری |
| غلظت ناخالصی‌ها | <50 ppm | استحکام پوشش | شکنندگی، جدایش |
آماده‌سازی سطح قطعات برای آبکاری
موفقیت در آبکاری کروم سخت به میزان زیادی به کیفیت آماده‌سازی سطح وابسته است. قطعاتی که قرار است پوشش‌دهی شوند، باید از هرگونه آلودگی، اکسید، روغن و گریس پاک شوند. فرآیند آماده‌سازی شامل چربی‌زدایی الکترولیتی، اسیدشویی و فعال‌سازی سطح است.
چربی‌زدایی الکترولیتی در محلول قلیایی با دمای 70 تا 80 درجه سانتیگراد و دانسیته جریان 5 تا 10 آمپر بر دسی‌متر مربع انجام می‌شود. این مرحله باید به گونه‌ای انجام شود که تمامی آلودگی‌های آلی از سطح قطعه زدوده شوند. پس از شستشوی کامل، قطعات وارد حمام اسیدشویی می‌شوند که معمولاً از اسید سولفوریک 10 تا 15 درصد استفاده می‌شود.
فعال‌سازی سطح آخرین مرحله قبل از ورود به حمام کروم است. این مرحله با استفاده از جریان معکوس در همان حمام کروم یا در محلول اسید کرومیک رقیق انجام می‌شود. زمان فعال‌سازی بسته به جنس قطعه و شرایط سطح بین 30 ثانیه تا 2 دقیقه متغیر است.
| مرحله | شرح عملیات | مواد مصرفی و تجهیزات | زمان‌بری | نکات ایمنی و فنی |
| بازرسی اولیه | بررسی ابعادی و سطحی قطعات، تعیین نواحی ماسکه | کولیس، میکرومتر، ذره‌بین | 10-15 دقیقه | ثبت دقیق ابعاد برای محاسبه ضخامت نهایی |
| پیش‌ماشینکاری | برداشت مواد اضافی و ایجاد سطح یکنواخت | دستگاه تراش/فرز، ابزار برش | 30-60 دقیقه | رعایت تلرانس 0.05-0.1 میلیمتر کمتر از ابعاد نهایی |
| چربی‌زدایی مکانیکی | پاک‌سازی روغن‌های سنگین با حلال | تری‌کلرواتیلن، پارچه تمیز | 5-10 دقیقه | استفاده از ماسک و دستکش، تهویه مناسب |
| چربی‌زدایی الکترولیتی | حذف آلودگی‌های باقیمانده در حمام قلیایی | سود کاستیک 50 گرم/لیتر، منبع تغذیه DC | 5-8 دقیقه | دمای 70-80 درجه، دانسیته جریان 5-10 A/dm² |
| شستشوی اول | حذف باقیمانده محلول قلیایی | آب دیونیزه، مخزن شستشو | 2-3 دقیقه | حداقل دو مرحله شستشو با آب جاری |
| اسیدشویی | حذف اکسیدها و فعال‌سازی اولیه | اسید سولفوریک 10-15%، مخزن اسید | 3-5 دقیقه | کنترل دما زیر 30 درجه، استفاده از هود |
| شستشوی دوم | حذف کامل اسید از سطح | آب دیونیزه، مخزن شستشو | 2-3 دقیقه | آزمایش pH آب شستشو |
| ماسکه‌گذاری | پوشاندن نواحی غیرضروری | نوار تفلون، لاک محافظ، قلم‌مو | 15-30 دقیقه | دقت در آب‌بندی لبه‌ها، خشک‌کردن کامل |
| نصب قطعه | اتصال الکتریکی و قرارگیری در موقعیت | سیم مسی، گیره تیتانیومی | 5-10 دقیقه | اطمینان از اتصال محکم، توزیع یکنواخت جریان |
| پیش‌گرم | رساندن قطعه به دمای حمام | حمام آب گرم 50 درجه | 5-10 دقیقه | جلوگیری از شوک حرارتی |
| فعال‌سازی نهایی | ایجاد سطح فعال برای چسبندگی | جریان معکوس در حمام کروم | 30 ثانیه-2 دقیقه | دانسیته جریان 40-50 A/dm² |
| آبکاری کروم | رسوب‌دهی لایه کروم سخت | حمام کروم (CrO₃ 200-250 g/l, H₂SO₄ 2-2.5 g/l) | 2-6 ساعت | دما 50-52°C، دانسیته جریان 27-30 A/dm² |
| خروج و شستشو | حذف محلول کروم از سطح | آب دیونیزه گرم، مخزن شستشو | 5-10 دقیقه | شستشوی فوری برای جلوگیری از لکه‌دار شدن |
| خنثی‌سازی | حذف اسید باقیمانده | محلول سود رقیق 1-2% | 2-3 دقیقه | pH نهایی 7-8 |
| شستشوی نهایی | آماده‌سازی برای خشک‌کردن | آب دیونیزه داغ | 2-3 دقیقه | دمای آب 60-70 درجه |
| خشک‌کردن | حذف رطوبت از سطح | کوره یا هوای فشرده گرم | 10-15 دقیقه | دمای 80-100 درجه، جلوگیری از لکه آب |
| بازرسی میانی | کنترل کیفیت پوشش | ذره‌بین، ضخامت‌سنج | 15-20 دقیقه | بررسی یکنواختی، عیوب ظاهری |
| پرداخت‌کاری | دستیابی به صافی سطح مطلوب | سنگ‌زنی، پولیش | 30-90 دقیقه | استفاده از سنگ‌های مخصوص کروم |
| بازرسی نهایی | کنترل ابعاد و کیفیت نهایی | ابزار اندازه‌گیری دقیق، تست سختی | 20-30 دقیقه | مطابقت با نقشه و مشخصات فنی |
چالش‌های رایج در آبکاری کروم سخت و راه‌حل‌های عملی
مشکل پوشش‌دهی غیریکنواخت
یکی از شایع‌ترین مشکلات در آبکاری کروم سخت، توزیع غیریکنواخت ضخامت پوشش است. این مشکل عمدتاً ناشی از توزیع نامناسب خطوط جریان الکتریکی است. استفاده از آندهای کمکی، محافظ‌های جریان و طراحی مناسب فیکسچرها می‌تواند این مشکل را به حداقل برساند. در قطعات با هندسه پیچیده، استفاده از آندهای منطبق که شکل قطعه را دنبال می‌کنند، ضروری است.

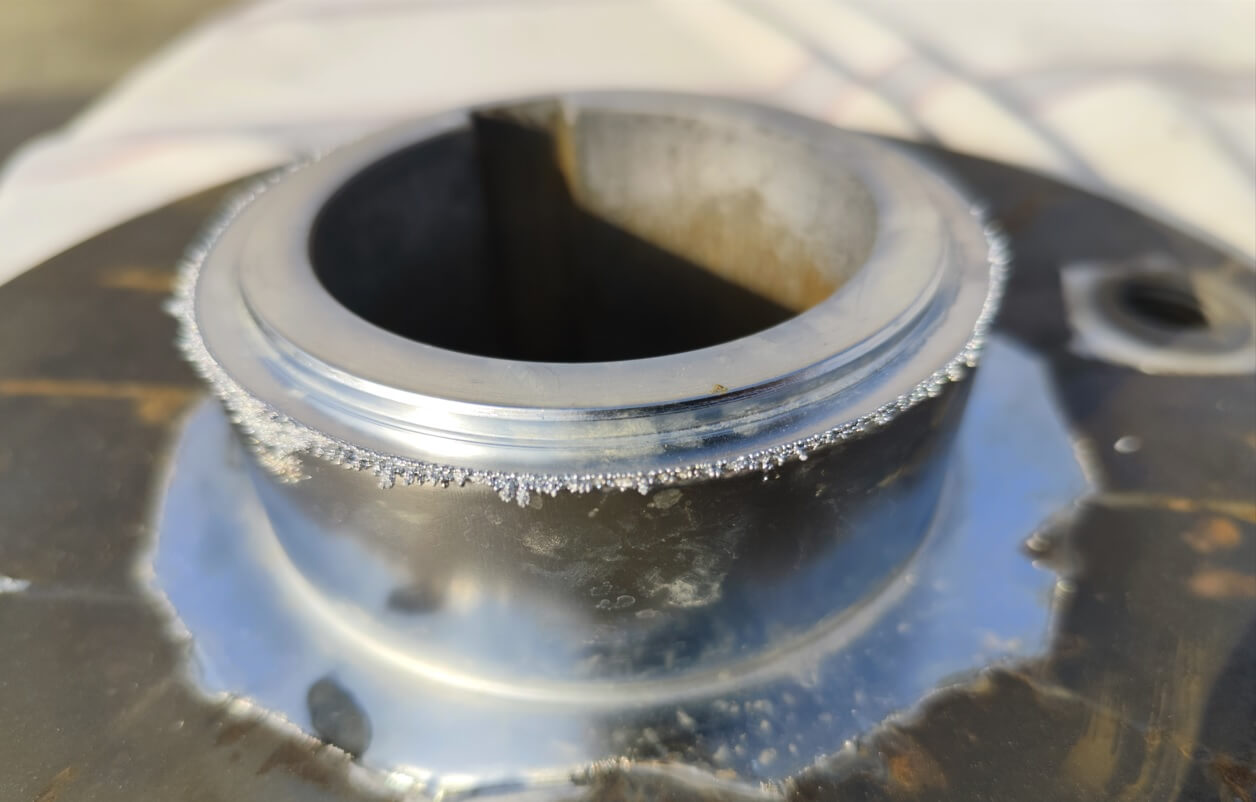

تشکیل حفرات و نقاط سوخته
دانسیته جریان بیش از حد در نواحی تیز و لبه‌ها منجر به سوختگی و تشکیل رسوبات اسفنجی می‌شود. استفاده از محافظ‌های پلاستیکی یا افزایش فاصله آند در این نواحی، راه‌حل مؤثری است. همچنین کاهش دانسیته جریان کلی و افزایش زمان آبکاری می‌تواند کیفیت پوشش را بهبود بخشد.

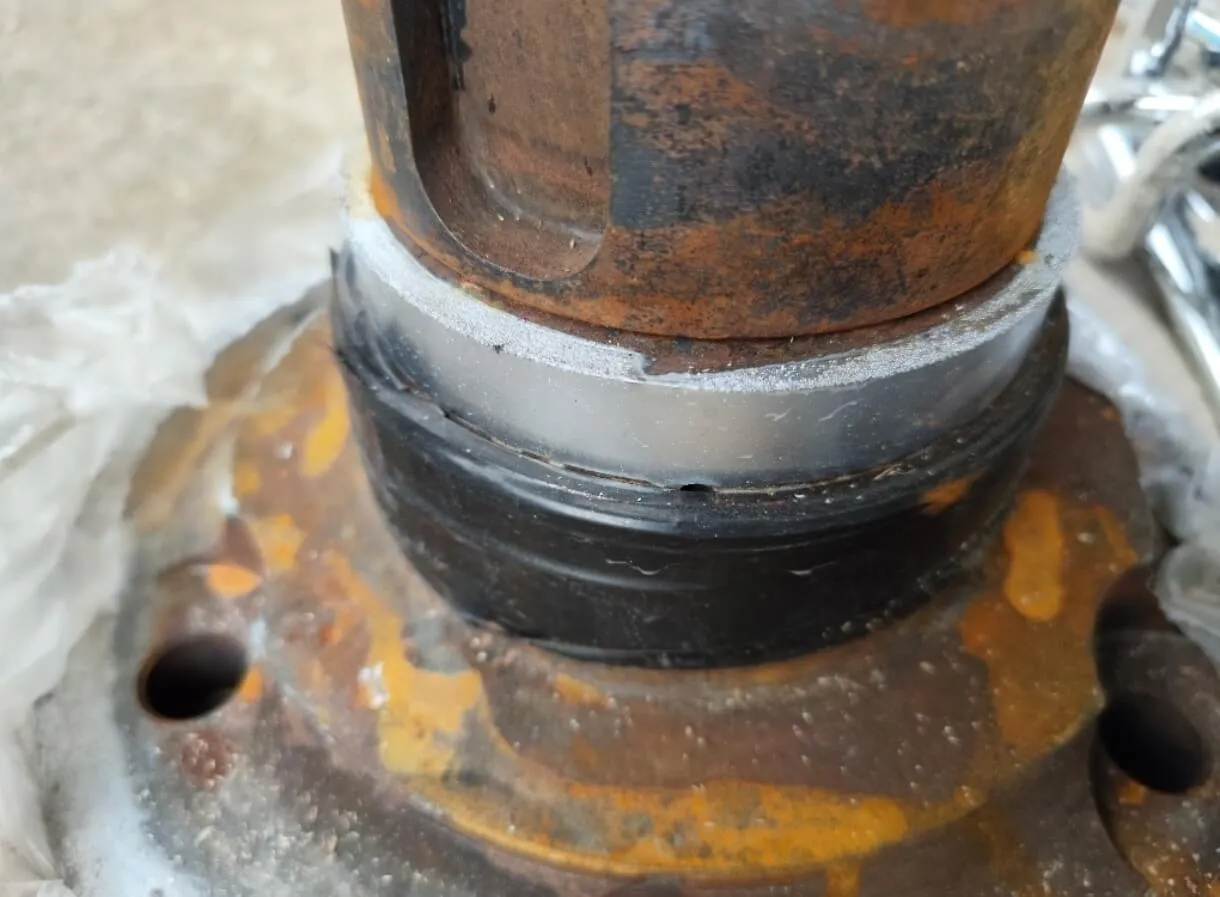

کاهش چسبندگی پوشش
چسبندگی ضعیف معمولاً نتیجه آماده‌سازی نامناسب سطح یا آلودگی حمام است. کنترل منظم ترکیب حمام، فیلتراسیون مداوم و رعایت دقیق مراحل آماده‌سازی ضروری است. غلظت بالای آهن سه ظرفیتی (بیش از 10 گرم بر لیتر) یکی از عوامل اصلی کاهش چسبندگی است که نیازمند تصفیه یا تعویض حمام است.
ترک‌خوردگی پوشش
ترک‌های ریز در پوشش کروم سخت تا حدی طبیعی است، اما ترک‌های درشت نشانه تنش‌های داخلی بالا است. کنترل دقیق دما، استفاده از افزودنی‌های کاهنده تنش و انجام عملیات حرارتی پس از آبکاری (180-200 درجه سانتیگراد برای 2-4 ساعت) می‌تواند این مشکل را کاهش دهد.
بهینه‌سازی پارامترهای فرآیند برای کاربردهای خاص

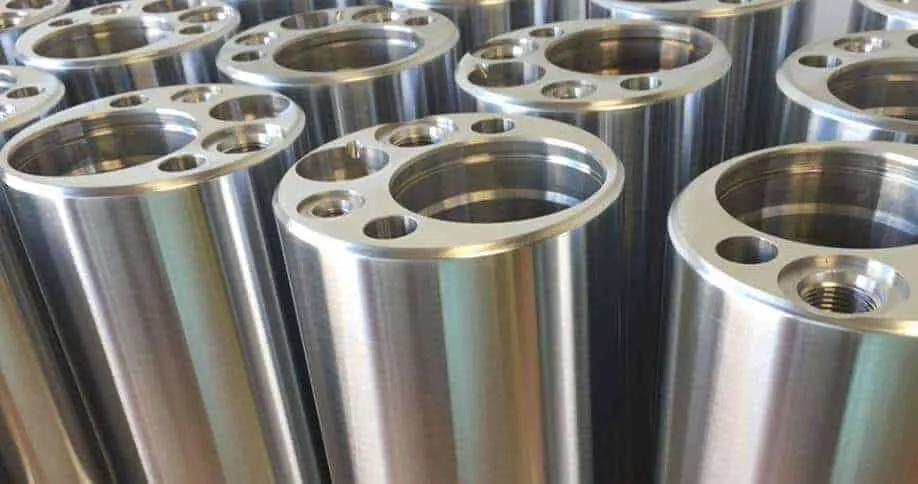

قطعات هیدرولیکی و پنوماتیکی
برای قطعاتی که در معرض فشارهای بالا و حرکت‌های رفت و برگشتی قرار دارند، پوشش با حداقل تخلخل و ترک ضروری است. استفاده از دانسیته جریان پایین‌تر (20-25 آمپر بر دسی‌متر مربع) و دمای بالاتر (55-58 درجه) پوششی با تنش کمتر ایجاد می‌کند. ضخامت توصیه شده برای این کاربردها 25 تا 75 میکرون است.
قالب‌های تزریق پلاستیک
در این کاربرد، صافی سطح و مقاومت در برابر خوردگی اهمیت ویژه‌ای دارد. پس از آبکاری، پرداخت‌کاری تا صافی سطح کمتر از 0.1 میکرون Ra ضروری است. استفاده از حمام‌های با خلوص بالا و فیلتراسیون مداوم برای حذف ذرات معلق الزامی است.
ابزارهای برش و شکل‌دهی
سختی حداکثری برای این کاربردها مطلوب است. دانسیته جریان 30-35 آمپر بر دسی‌متر مربع در دمای 48-50 درجه، سختی بالای 1000 ویکرز ایجاد می‌کند. ضخامت پوشش معمولاً بین 5 تا 25 میکرون متغیر است.
کنترل کیفیت و آزمون‌های تخصصی
آزمون سختی
سختی پوشش کروم سخت معمولاً با روش ویکرز اندازه‌گیری می‌شود. بار آزمون باید متناسب با ضخامت پوشش انتخاب شود (معمولاً 100 تا 300 گرم). حداقل 5 نقطه در نواحی مختلف قطعه باید آزمون شود و میانگین آنها گزارش گردد.
آزمون ضخامت
روش‌های مختلفی برای اندازه‌گیری ضخامت وجود دارد که شامل روش‌های مغناطیسی، جریان گردابی و میکروسکوپی است. برای دقت بالا، روش برش عرضی و بررسی میکروسکوپی توصیه می‌شود. در این روش، دقت اندازه‌گیری تا 1 میکرون امکان‌پذیر است.
آزمون چسبندگی
آزمون خمش، آزمون حرارتی و آزمون برش از روش‌های رایج ارزیابی چسبندگی هستند. در آزمون حرارتی، قطعه تا 400 درجه سانتیگراد گرم شده و سپس در آب سرد غوطه‌ور می‌شود. عدم جدایش یا تاول‌زدگی نشانه چسبندگی مناسب است.
نوآوری‌ها و روندهای آینده در صنعت کروم سخت
پوشش‌های کامپوزیتی
افزودن نانوذرات سرامیکی یا پلیمری به حمام کروم، امکان ایجاد پوشش‌های کامپوزیتی با خواص بهبودیافته را فراهم می‌کند. نانوذرات کاربید سیلیسیم یا اکسید آلومینیوم می‌توانند سختی را تا 1200 ویکرز افزایش دهند.
فرآیندهای پالسی
استفاده از جریان پالسی به جای جریان مستقیم، امکان کنترل بهتر ساختار پوشش را فراهم می‌کند. این روش منجر به کاهش تنش‌های داخلی، بهبود یکنواختی ضخامت و افزایش سرعت رسوب‌دهی می‌شود.
جایگزین‌های سازگار با محیط زیست
با توجه به محدودیت‌های زیست‌محیطی استفاده از کروم شش ظرفیتی، تحقیقات گسترده‌ای برای توسعه فرآیندهای مبتنی بر کروم سه ظرفیتی در حال انجام است. هرچند این فرآیندها هنوز به بلوغ صنعتی نرسیده‌اند، اما نتایج اولیه امیدوارکننده است.
آبکاری کروم سخت همچنان یکی از مهم‌ترین فرآیندهای مهندسی سطح باقی خواهد ماند. توسعه مداوم این تکنولوژی و بهینه‌سازی پارامترهای فرآیند، امکان دستیابی به پوشش‌هایی با کیفیت بالاتر و کاربردهای جدید را فراهم می‌کند. درک عمیق از اصول علمی و کنترل دقیق متغیرهای فرآیند، کلید موفقیت در این زمینه است.
